大连老港20120207nowater.kmz

本帖最后由 lyn 于 2012-2-7 05:25 编辑

电子矢量海图，包括点线面，及颜色，及相关文字图层说明，还有特定的航海字符，的电子地图信息显示系统。

从电子海图及海图上可以看到，电子海图，一个是水深资料，标志资料，岸形等，航道信息等，及文字说明，电子海图数据最大的可能是水深资料和岸形资料了。
首先，我们制作岸形===陆地和海上区域
1. 当然，水道部门有正规的测量部门进行工作；那些数据有些公开，有些不公开，我们制作时，可以使用，没有的话；可以从纸质的海图转换过来；也可以从在线地图中获得。
用谷歌地图制作的岸形图===以大连老港为例
利用谷歌地图例的坐标标注，路径及多边形等工具，生成岸形与水域区域图，也就是地图软件常用的形状文件，就是矢量文件，在谷歌地图做好的文件存为kmz或kml文件，转换成shape文件；
2.水深等资料的提取，可以从电子海图上提取，或纸张海图上，把他们做成电子海图文件，利用电子海图的图层改正及转向点或航路功能，标注那些点并导出数据，可以直接倒进相关的软件进行编辑；
3.把各种资料编辑完，就可以生成非标准或标准的矢量电子海图了。

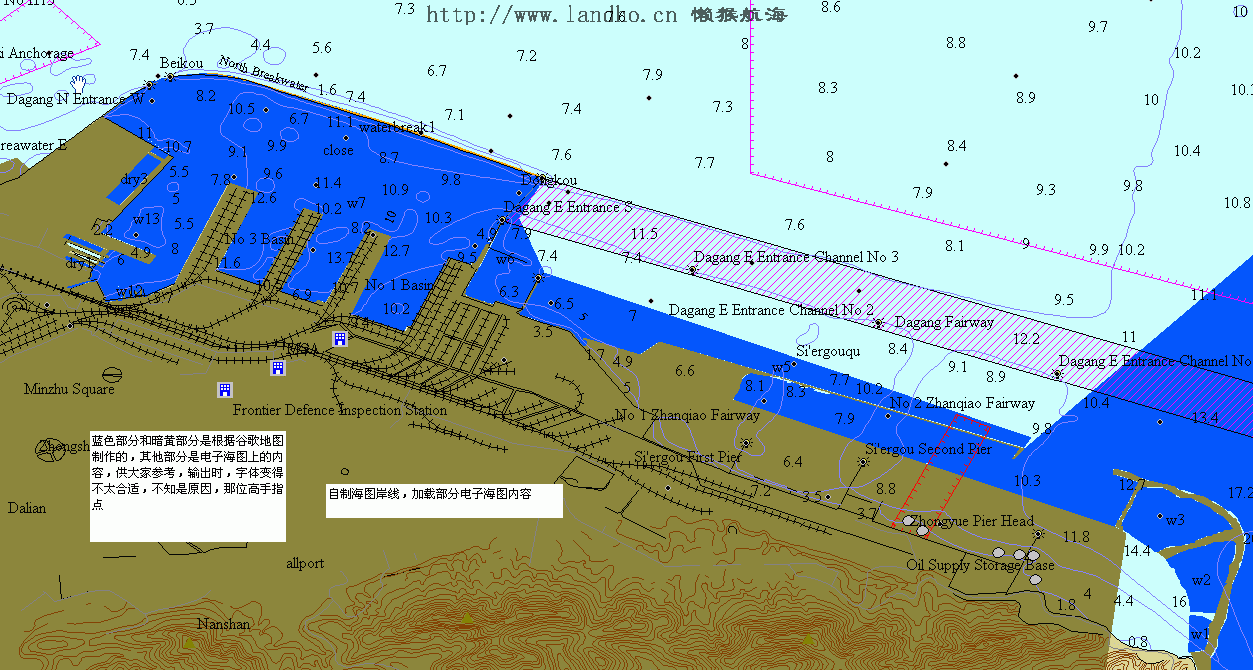

以大连港为例，用google earth生成的岸形和水域文件
因为正在编辑，列的kmz文件仅供参考:
因为第一次使用谷歌地图，制作的点线面矢量文件，还不是很熟练，可能有很多多余的地方，见谅，只是与大家分享其制作方法和过程，而不是他的质量

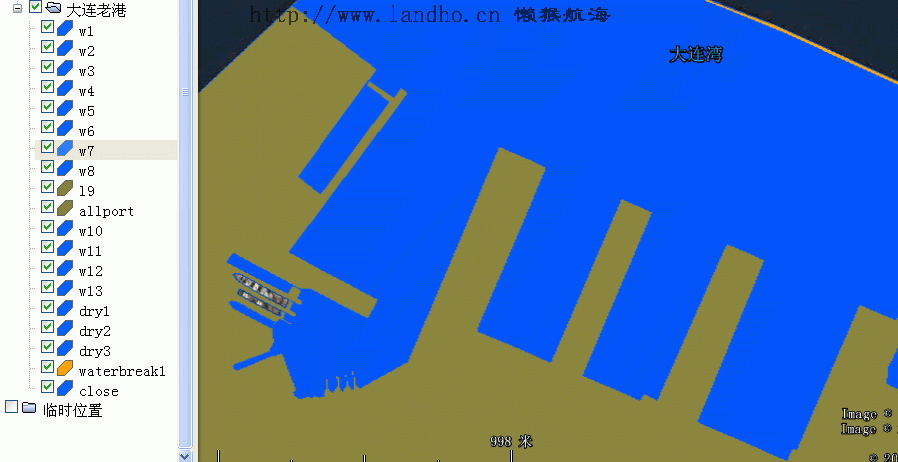

大连港及附近的岸形图，根据谷歌地图绘制的，用谷歌地图打开===




未完待续========

这个想法不错，不过需要注意【合法性】问题，或许后果很严重。

自己使用，可以使用关于海图上的信息资源，主要可以来源于纸质海图扫描的文件，就像现在好多人还是用扫描的纸质海图一样，应该是没有问题，用校正的扫描电子海图，应该是没有问题，个人使用，不是盈利的，好多人也是这样使用的
