google earth，global mapper及在线地图截取软件的自制海图实现应用: dalianport.zip

本帖最后由 lyn 于 2012-2-2 11:45 编辑

谷歌地图，有些地方的岸形及码头图像准确度及更新，很多时候比我们使用的海图新，资料更详细，比如，从谷歌地图上，可以看到码头上的吊的数量，缆桩的位置，及码头上的建筑物，道路及堆场存放的东西，及靠把等其他资料，而有时我们的手机有些港口不能使用，就得使用离线浏览谷歌地图了，如何从谷歌地图中，把那些有用的地图截取出来供电子海图软件使用，这里就介绍一下，方法很多，软件也很对，这里就是起个抛砖引玉的作用。
步骤及需要的软件：
1.先装上谷歌地图，并运行；
2.从谷歌地图上，截图并能存为需要的格式电子地图软件如ozi fugawi 的格式的软件stitchmapsplus，stitchmapsplus这个软件使用及下载网上有介绍，大家自己搜一下；以ozi格式为例；
3.把得到的ozi格式文件批量装换成需要的格式，以装成bsb格式为例；
4.把转化成的bsb格式文件用相应的电子海图软件调取并使用；以opencpn为例说明；
5.也可以用ps把截取的图像拼成一张图，然后从相关的资料里，调取补充水深及其他海图上的资料到google地图上，这是很复杂的，不建议大家去做，可以去研究的。
附上大连港的google地图上的资料给大家，作为参考，有几个地方不足，一是有些截图接图不对，二是有些边界的有黑的边，可能有些操作有点问题，大家可以研究了。

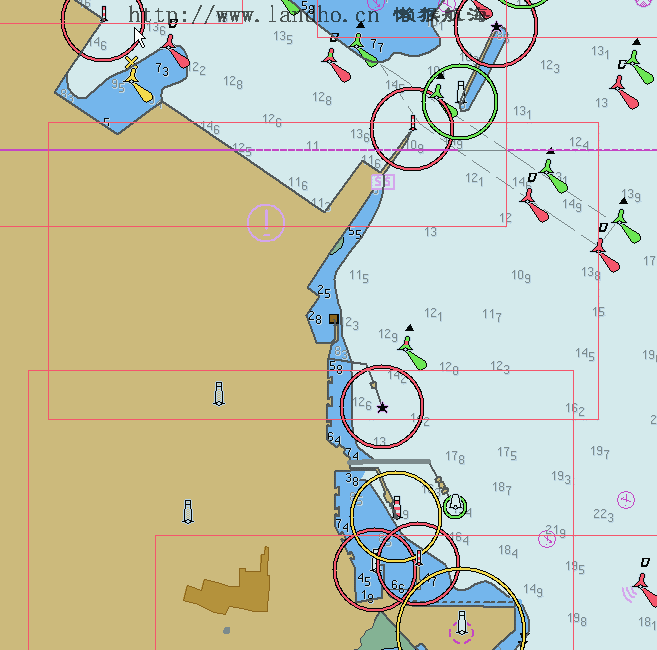

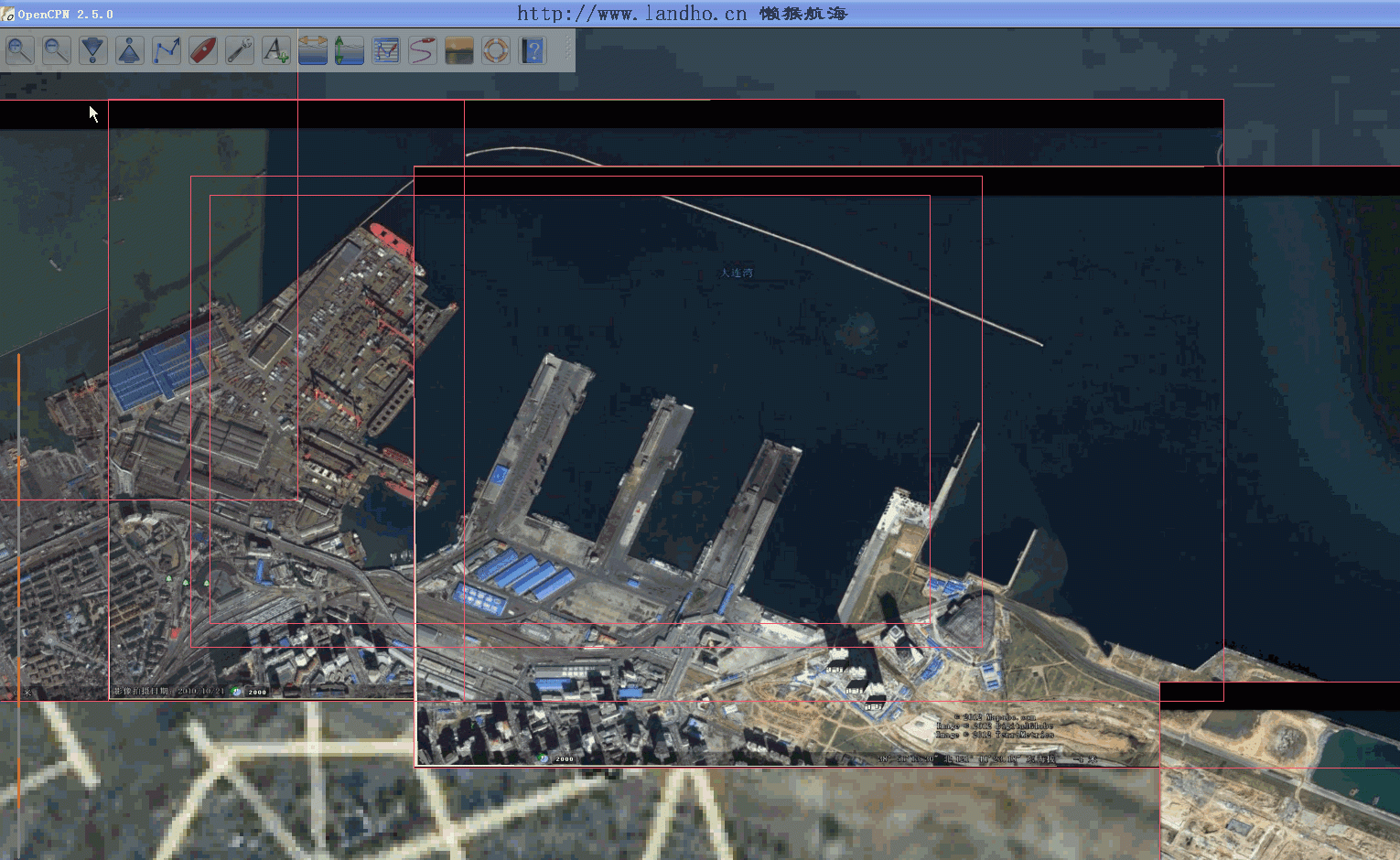

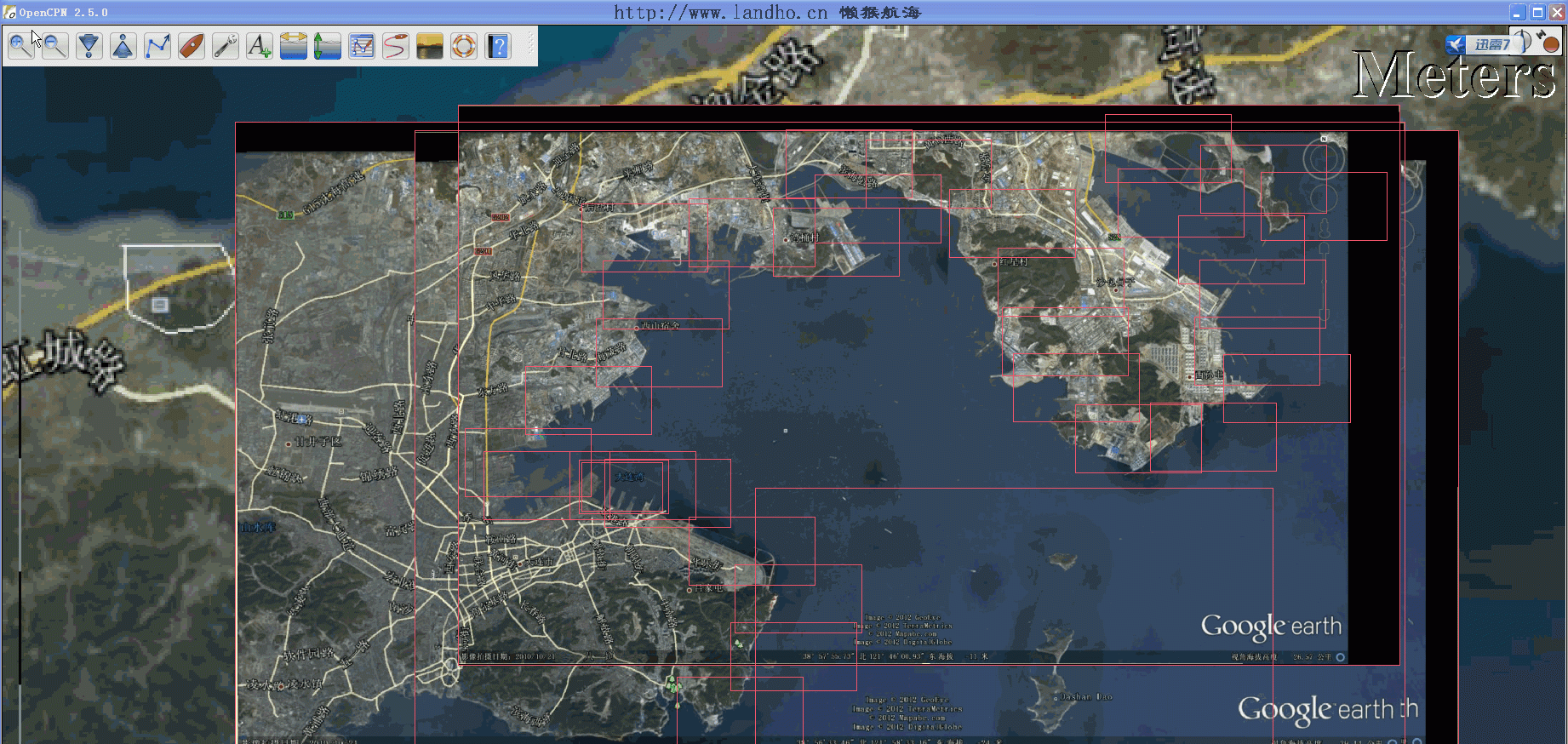

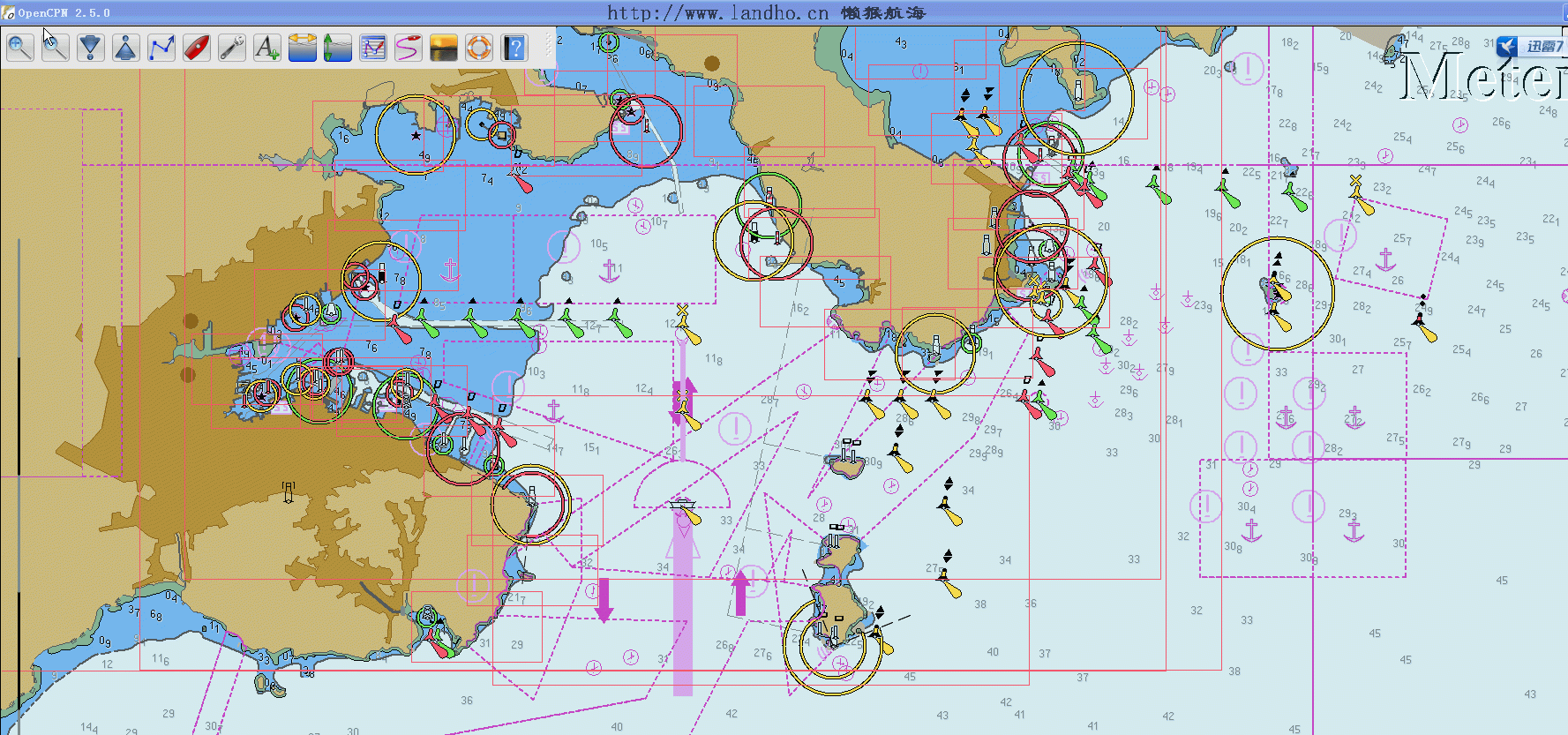

在opencpn红色方框是截取并转换的google 地图，自动生成，不需要手动校正，显示相应红色部分为截取的谷歌地图
附件是大连港用上述软件做的，可以使用相应软件调取：
以上仅供大家参考，不作为航行用图，要使用请斟酌！！！！

龙年好礼，等我有空做个青岛港的。
